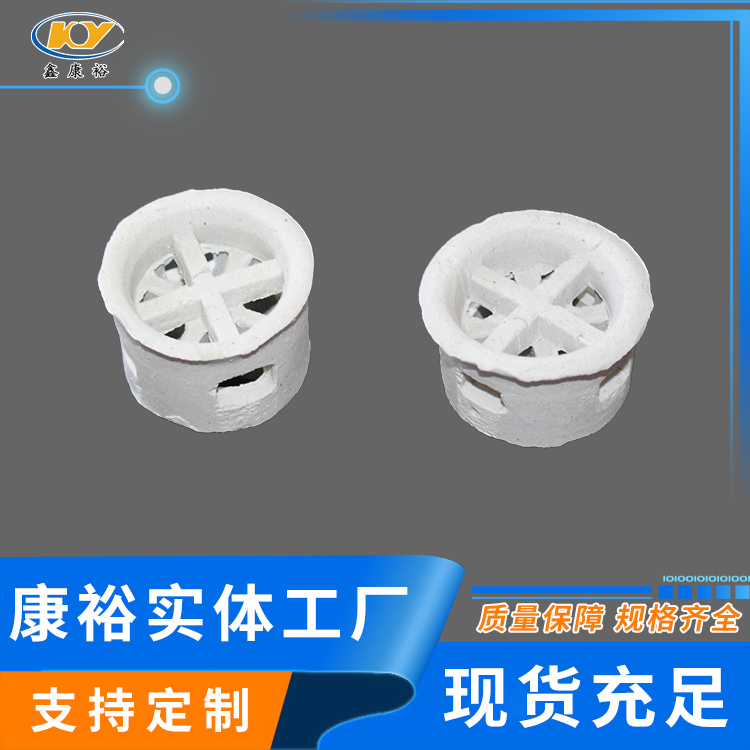

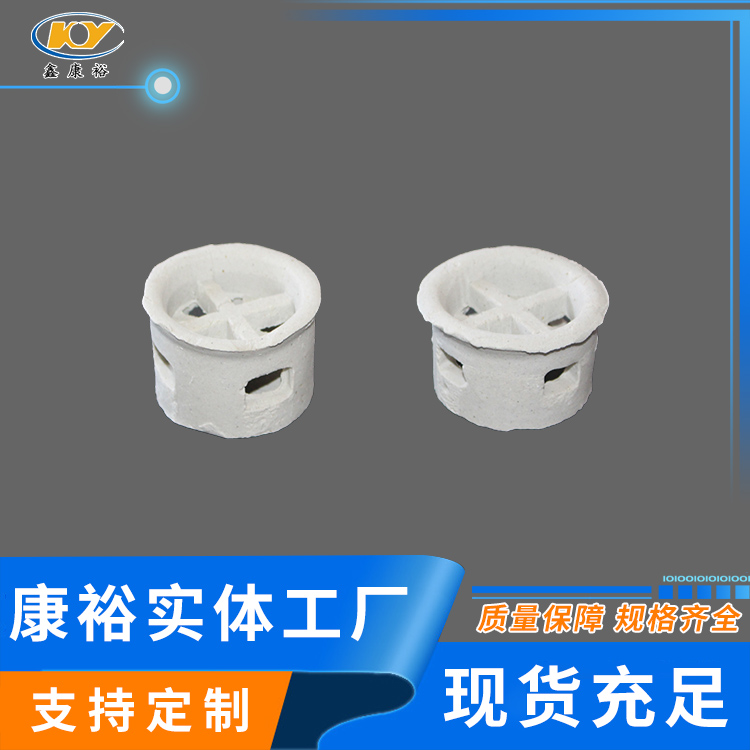

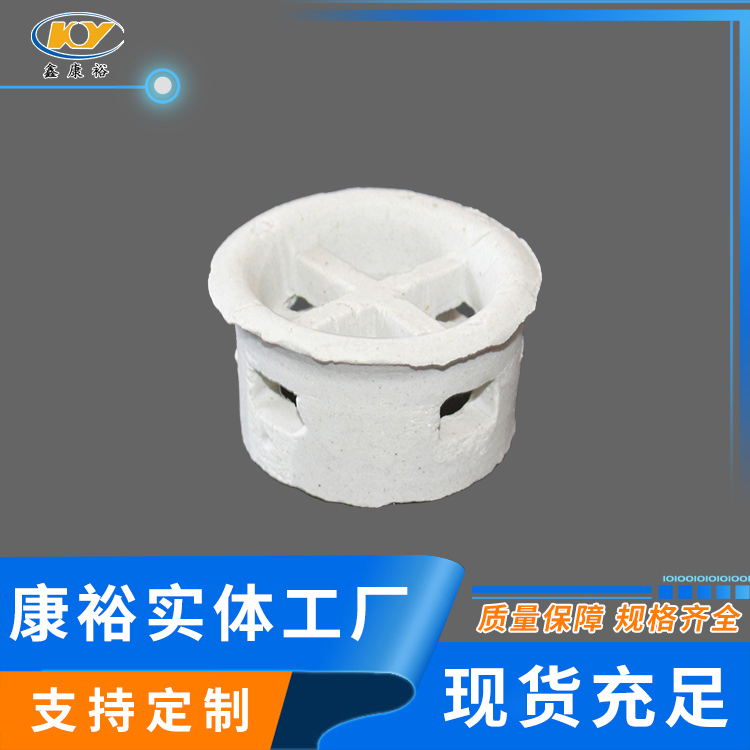

康裕階梯環填料吸收了短拉西環的特點，也改變了填料的環高與直徑相等的習慣，降低了環的高度，減薄了材質的厚度，并在環的側端增加了翻邊。
由于階梯環填料的側端增加了翻邊，不但可以增加填料環的機械強度，而且由于破壞了填料結構的對稱性，因而增加了填料投放時的定向幾率。又由于翻邊的影響，使得填料在堆積時填料環隙之間的接觸由此線性接觸為主變?yōu)橐渣c接觸為主。這樣，不但增加了填料顆粒之間的空隙，減少了氣體穿過填料層的阻力，而且這些接觸點還可以為液體沿填料表面流動的匯聚分散點，從而加進了液膜的表面更新，有利于填料傳質效率的增強。因此，階梯環填料的性能較鮑爾環又有了進一步的增強。
★ 幾何性能
規格mm直徑 | 直徑×高度×壁厚 mm | 比表面積 m2/m3 | 空隙率 m3/m3 | 堆 重 kg/m3 | 堆積個數 pcs/m3 | 干填料因子 m-1 |
φ25 | 25×15×3 | 210 | 0.73 | 700 | 58030 | 540 |
φ38 | 38×23×4 | 153 | 0.74 | 750 | 21600 | 378 |
φ50 | 50×30×5 | 102 | 0.76 | 600 | 9100 | 232 |
φ76 | 76×46×9 | 75 | 0.78 | 530 | 2500 | 158 |
中華人民共和國化工行業標準 GB/T18749-2002 《耐化學腐蝕陶瓷塔填料技術條件》。
